Potentiels d’économies grâce à une utilisation efficace de la récupération de chaleur

Cette section met l’accent sur l’utilisation efficace de la récupération de chaleur des centrales de traitement d’air (CTA). Une optimisation ciblée ou une correction des dysfonctionnements permet de réduire considérablement la consommation d’énergie.

Fonction

L’analyse "Efficacité thermique" évalue la performance de la récupération de chaleur au sein du composant "Centrale de traitement d’air".

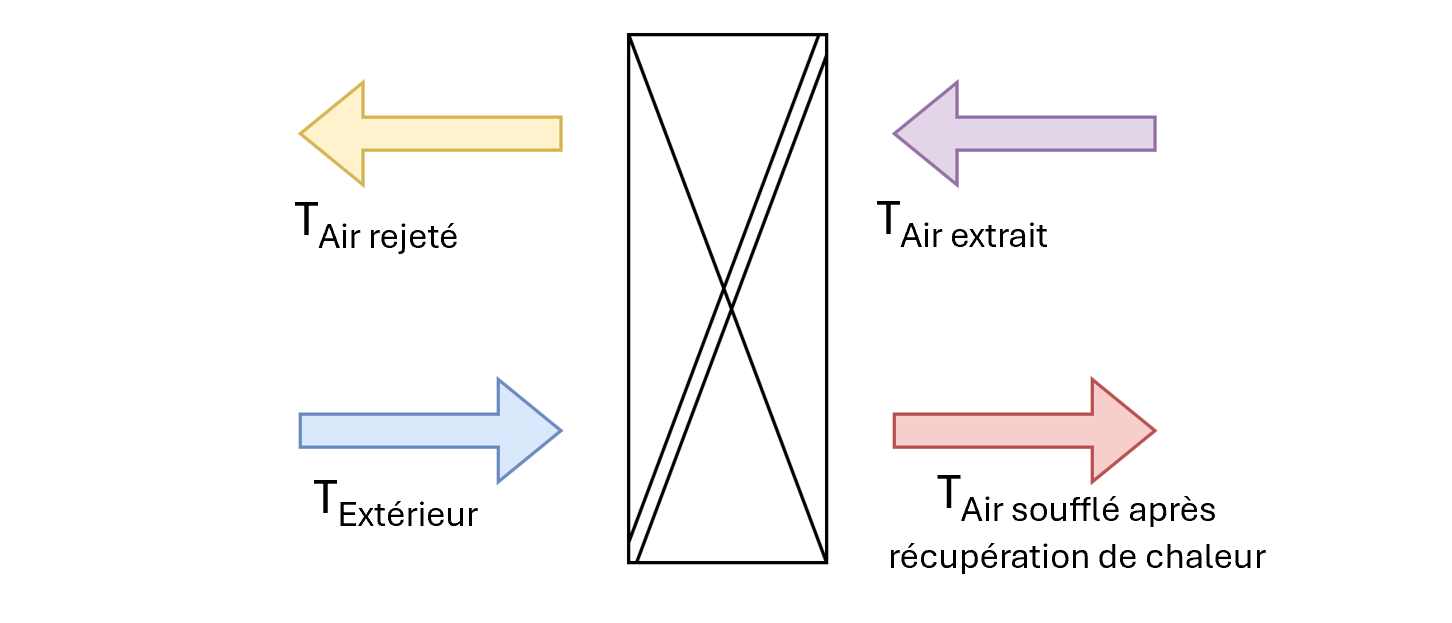

Elle utilise les mesures de température des flux d’air entrant et sortant de la récupérateur de chaleur — air de reprise, air extérieur, ainsi que, de manière optionnelle, air soufflé après la récupération de chaleur ou air extrait — afin de calculer l’efficacité thermique réelle.

Cet indicateur décrit le rapport entre la chaleur effectivement récupérée et la chaleur théoriquement maximale pouvant être récupérée. Une efficacité thermique élevée indique une récupération de chaleur performante et donc un besoin réduit en énergie de chauffage supplémentaire.

L’analyse détecte également automatiquement si l’application HERO .controls App (Heat Recovery Optimization) est déjà active ou si son utilisation serait pertinente.
L’application HERO .controls App surveille en continu l’exploitation de la récupération de chaleur, ajuste intelligemment les consignes et garantit ainsi une récupération d’énergie maximale pour un besoin minimal en chauffage.

Les économies potentielles sont quantifiées en analysant l’efficacité thermique mesurée sur une période de référence et en calculant la puissance thermique supplémentaire que le système de récupération de chaleur pourrait restituer en cas d’exploitation optimale. Cette valeur est ensuite extrapolée à une année civile complète à l’aide de données climatiques normalisées.

Deux types de potentiels d’économies sont identifiés :

• Économies grâce à une utilisation plus efficace de la récupération de chaleur
  Énergie qui pourrait être économisée par une exploitation complète de la récupération de chaleur.
  Lors de phases d’utilisation sous-optimale, la récupération de chaleur récupère moins de chaleur qu’elle ne le pourrait. Le potentiel d’économie correspond à l’énergie supplémentaire récupérable si la récupération de chaleur fonctionnait de manière optimale.
  Cela peut, par exemple, être obtenu grâce à l’utilisation de l’application HERO .controls App.
• Économies liées à des défauts physiques
  Pertes d’énergie constatées lorsque l’efficacité mesurée de la récupération de chaleur est nettement inférieure à sa performance nominale (plus de 5 points de pourcentage).
  Cela indique un éventuel défaut physique du système de récupération de chaleur, qui doit être vérifié.

Valeur ajoutée

• Identification d’une utilisation sous-optimale de la récupération de chaleur et des pertes d’énergie associées
• Détection de l’utilisation active ou évaluation du potentiel d’utilisation de l’application HERO .controls App
• Détection de défauts physiques lorsque la récupération de chaleur fonctionne en dessous de sa spécification nominale
• Calcul du potentiel d’économie grâce à l’optimisation de l’utilisation de la récupération de chaleur
• Extrapolation du potentiel d’économie sur une année civile à l’aide d’heures de degré-jour

Prérequis

1. Attribution des températures
Pour calculer l’efficacité de la récupération de chaleur, des points de données de température sont nécessaires.
Les broches suivantes doivent être attribuées au composant Centrale de traitement d’air (CTA) :

• Température de l’air de reprise
• Température de l’air extérieur
• Température de l’air soufflé après la récupération de chaleur ou température de l’air extrait

2. Utilisation de la récupération de chaleur
Pour calculer l’efficacité de la récupération de chaleur, le signal d’utilisation de la récupération de chaleur doit être disponible.

• Récupérateur de chaleur - position ou Récupérateur de chaleur - signal de commande

3. Données de performance
Pour calculer un potentiel d’économie, des informations sur la puissance ou le débit volumique du ventilateur d’air soufflé et/ou du ventilateur d’air de reprise doivent être disponibles.
Renseigner au moins l’un des éléments suivants :

• Ventilateur d’air soufflé – puissance nominale (attribut)
• Ventilateur d’air soufflé – débit volumique nominal (attribut)
• Ventilateur d’air soufflé – débit volumique (broche)

4. Prix de l’énergie et facteur d’émission de CO₂
Pour convertir les économies d’énergie en économies financières et en réduction d’émissions de CO₂, les valeurs suivantes doivent être renseignées:

• Prix du chauffage
• Facteur d’émission de CO₂ - chaleur

Ces valeurs peuvent être enregistrées soit sur le composant Centrale de traitement d’air, soit sur le composant supérieur Bâtiment.

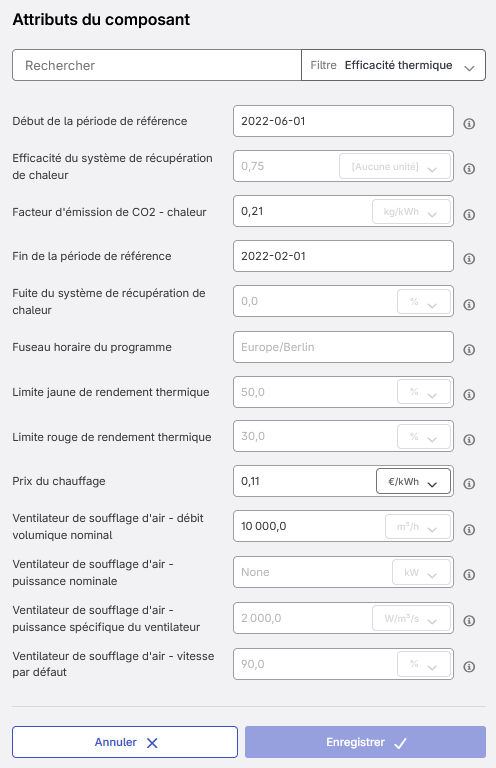

5. Ajustements d’attributs (optionnel)
L’ajustement de certains attributs peut améliorer la précision de l’analyse :

• Efficacité du système de récupération de chaleur
• Fuite du système de récupération de chaleur
• Début de la période de référence
• Fin de la période de référence

Résultat

Les indicateurs clés de performance (KPI) suivants aident à interpréter les résultats de l’analyse:

* Affiché uniquement lorsqu’un défaut physique est détecté (l’efficacité optimale mesurée est inférieure de plus de 5 points de pourcentage à la valeur nominale).
