Analyses disponibles

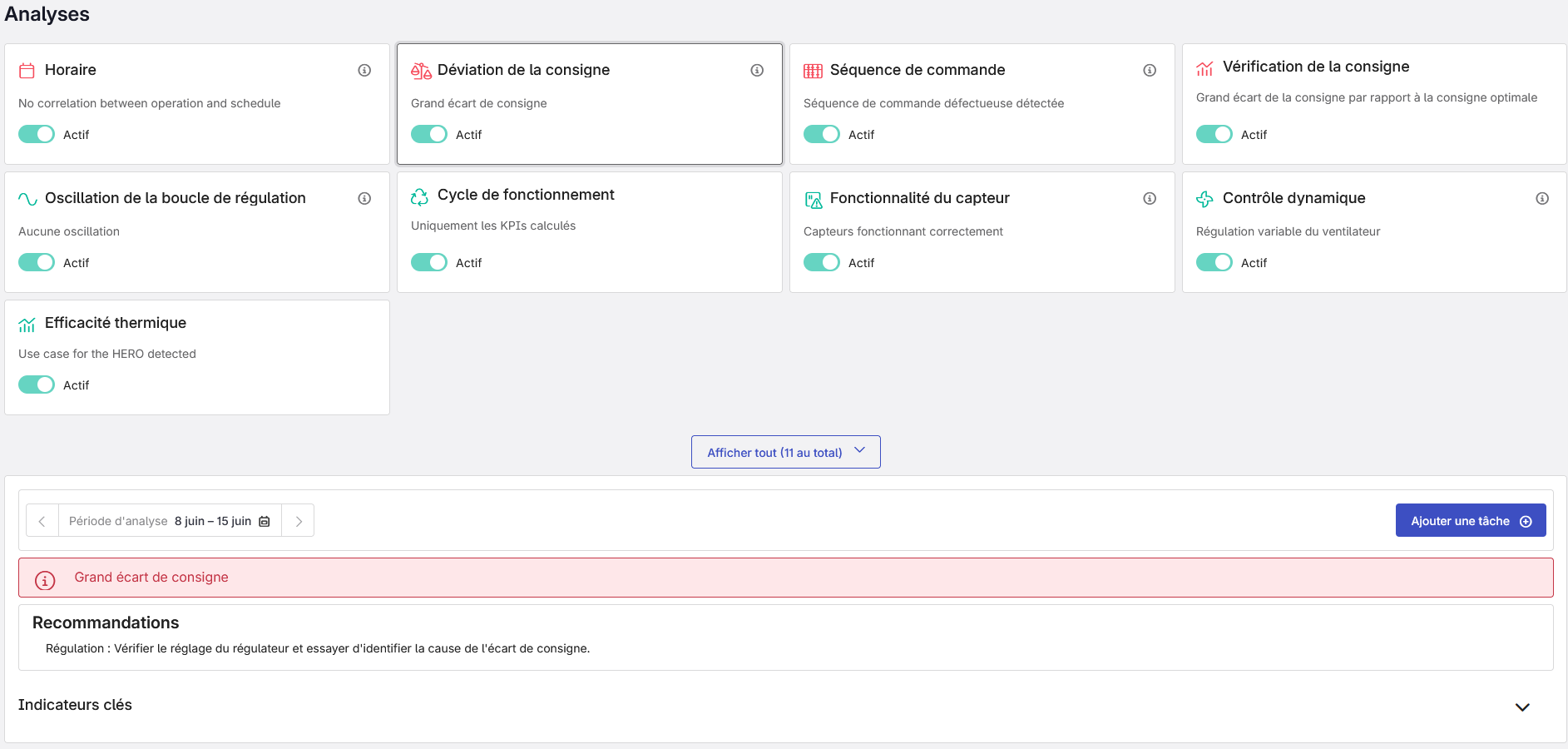

Les analyses sont l’outil central pour déterminer l’état des différents composants de votre bâtiment. Elles fonctionnent en plusieurs étapes : tout d’abord, toutes les données disponibles sont automatiquement collectées, structurées et attribuées aux composants correspondants. Ensuite, des analyses individuelles peuvent être configurées et effectuées pour chaque installation ou composant, fournissant des recommandations concrètes pour optimiser le fonctionnement.
Les résultats de chaque analyse sont présentés de manière claire et uniforme afin que vous puissiez rapidement saisir les informations essentielles :
- Évaluation par code couleur : (rouge/jaune/vert) pour une évaluation rapide du niveau d’urgence
- Interprétation : phrase courte décrivant la situation actuelle
- Recommandations concrètes : propositions de mesures d’optimisation pertinentes pour améliorer le fonctionnement des installations
- Indicateurs de performance : pour une analyse détaillée
Pour plus d’informations sur les résultats des analyses, consultez l’article « Analyses et recommandations » dans le centre d’aide.
Alerte point de rosée
Les systèmes d’automatisation des bâtiments disposent souvent de messages d’alerte de point de rosée indiquant la possibilité d’une condensation indésirable dans les pièces. Si un message d’alerte de point de rosée est actif à un moment quelconque de la période d’analyse, une recommandation est formulée, car la condensation dans les pièces peut être dommageable. De plus, si la température et l’humidité relative de la pièce sont connues, l’analyse Alerte point de rosée calcule le risque de condensation et l’intègre dans son évaluation. L’analyse Alerte point de rosée est recommandée pour toute pièce disposant d’un signal d’alerte de point de rosée ou de capteurs de température et d’humidité relative.
Bien-être
L’analyse Bien-être regroupe le confort thermique et la qualité de l’air intérieur de plusieurs ou de l’ensemble des composants de type « pièce » d’un projet afin d’estimer le bien-être global des occupants du bâtiment. Il s’agit donc d’une analyse du composant « bâtiment ». En fonction des capteurs disponibles au niveau des pièces, l’analyse détermine l’estimation du bien-être la plus précise possible et ajuste son étalonnage en conséquence.
Charge réduite
L’analyse Charge réduite identifie la présence d’un mode de charge réduite sur la base des consignes de température du système étudié. Un mode de charge réduite permet de diminuer les coûts d’exploitation et la consommation d’énergie. Des recommandations sont formulées pour mettre en place un tel mode s’il n’est pas détecté ou s’il n’entraîne que de faibles variations de la consigne de température. De plus, l’analyse vérifie s’il existe une corrélation entre la température et la température extérieure, ce qui indiquerait la présence d’une courbe de chauffe. Si aucune courbe de chauffe n’est détectée, il est recommandé d’en implémenter une. Enfin, une comparaison avec un calendrier défini par l’utilisateur met en évidence les périodes pendant lesquelles le composant pourrait fonctionner en mode de charge réduite.
Commande du système
L’analyse Commande du système détecte si le fonctionnement des composants analysés est correctement synchronisé. Par exemple, la pompe d’une boucle de régulation thermique peut fonctionner alors que la vanne 2 voies est fermée ou presque fermée. Si les pompes continuent de fonctionner avec la vanne fermée, cela entraîne une consommation d’énergie inutile et une usure accrue de la pompe en raison du temps de fonctionnement supplémentaire. Une ouverture de vanne de 5 % ou moins est considérée comme fermée.
Compteur virtuel
L’analyse Compteur virtuel détermine la quantité d’électricité, de gaz, de chaleur et d’eau mesurée par les compteurs ou utilisée par d’autres composants. Si les données des compteurs ne sont pas disponibles, d’autres sources, comme la puissance, peuvent être utilisées pour estimer la consommation. Lors de l’analyse des compteurs de chaleur ou de froid, la différence de température et le débit volumique sont utilisés pour calculer la « chaleur virtuelle », qui est comparée à la « chaleur mesurée » lorsque les broches nécessaires sont disponibles. L’analyse Compteur virtuel remplace les compteurs physiques et permet de suivre les flux d’énergie et de ressources.
Conditionnement de l'humidité
L’analyse Conditionnement de l'humiditécompare l’humidité de l’air extérieur à celle de l’air soufflé d’un système de ventilation. Elle permet d’identifier les périodes d’humidification et de déshumidification. De plus, l’analyse détecte les périodes où un conditionnement de l’humidité n’aurait pas été nécessaire et en déduit un potentiel d’économie. Il convient de noter que l’analyse ne prend pas en compte la récupération d’humidité ni la recirculation de l’air. Par conséquent, pour obtenir des résultats significatifs, l’analyse ne doit être effectuée que pendant les périodes où ces modes de fonctionnement ne sont pas actifs.
Confort thermique
L’analyse Confort thermique quantifie le confort thermique d’une pièce sur une échelle de 0 à 100 %. Dans un premier temps, la température de confort est définie pour la pièce conformément à la norme DIN EN 16798‑1. Cette température de confort dépend de la température extérieure. L’analyse calcule ensuite l’écart entre cette température de confort et la température réelle de la pièce. Enfin, cet écart est converti en un pourcentage représentant le niveau de confort thermique.
Consommation d'énergie
L’analyse Consommation d'énergie regroupe toutes les consommations d’énergie indiquées par les compteurs du bâtiment pendant la période d’analyse. La consommation totale d’énergie est rapportée à la surface nette du bâtiment et comparée à la consommation habituelle d’un bâtiment du même type.
Contrôle dynamique
L’analyse Contrôle dynamique évalue si un composant technique est régulé de manière dynamique. Par exemple, elle examine si un ventilateur est régulé dynamiquement en fonction de l’état de fonctionnement ou s’il fonctionne à une vitesse constante. Cela aide à identifier les problèmes de régulation et garantit un fonctionnement plus économe en énergie des composants.
Coût de l'énergie
L’analyse Coût de l'énergie regroupe tous les coûts énergétiques indiqués par les compteurs du bâtiment pendant la période d’analyse. Les coûts énergétiques sont rapportés à la surface nette du bâtiment et comparés aux coûts habituels d’un bâtiment du même type.
Cycle de fonctionnement
L’analyse Cycle de fonctionnement identifie les démarrages et arrêts excessifs qui entraînent des pertes d’énergie, des pics de consommation dus à une demande accrue lors du démarrage de l’installation, ainsi qu’une usure plus importante du composant par rapport à un fonctionnement constant. De plus, un fonctionnement fréquemment alterné d’un composant, par exemple une pompe à chaleur, a des effets négatifs sur les composants adjacents, qui sont eux aussi contraints d’alterner. Enfin, le taux de cycles faible est interprété par l’algorithme comme un signe possible de sous-alimentation des systèmes adjacents.
Demande de chaleur
L’analyse Demande de chaleur regroupe tous les compteurs d’énergie thermique pertinents pour la facturation afin de calculer la demande totale de chaleur du bâtiment. L’algorithme établit une corrélation entre la demande de chaleur et la température extérieure du bâtiment. L’objectif est de créer un modèle mathématique permettant d’estimer la demande de chaleur en fonction de la température extérieure. L’énergie de base, telle que le chauffage de l’eau, est calculée séparément. L’analyse compare la période d’analyse actuelle à une période de référence afin de déterminer les économies d’énergie.
Déviation de la consigne
L’analyse Déviation de la consigne identifie les consignes qui ne sont pas atteintes par leurs valeurs de processus. La différence entre la consigne et la valeur réelle est appelée écart de consigne. Un écart de consigne élevé est un symptôme pouvant avoir de multiples causes, par exemple une alimentation insuffisante du système régulé au niveau de température requis, un logiciel ou des paramètres de régulation sous-optimaux, ou encore une vanne bloquée. L’analyse Déviation de la consigne intègre des fonctionnalités permettant de déterminer la cause principale d’un écart de consigne élevé, notamment les écarts dus à des composants en amont. Elle peut également estimer un potentiel d’économie pour la centrale de traitement d’air (AHU) lorsque la pression dans les conduits d’air de soufflage ou de reprise dépasse la consigne.
Disponibilité technique
L’analyse Disponibilité technique regroupe tous les composants du système d’un projet afin de déterminer la disponibilité technique globale. Les indicateurs de performance (KPI) calculés dans le cadre de l’analyse se rapportent aux états de fonctionnement des composants du système.
Écart de température
L’analyse Écart de température évalue la différence de température entre les capteurs de départ et de retour d’un système de distribution de chaleur ou de froid pendant son fonctionnement. Cette différence est proportionnelle à la puissance thermique transférée au consommateur. Une faible différence de température indique un potentiel de réduction du débit volumique et donc de la consommation électrique des pompes, tandis qu’une différence importante signale une sous-alimentation thermique des systèmes et consommateurs en aval.
Économies d’ajustement de température
L’analyse Économies d’ajustement de température estime le potentiel annuel d’économies pour l’ensemble d’un bâtiment en lien avec les mesures influençant la température ambiante. Elle utilise la consommation d’énergie pendant la période de référence pour estimer la consommation énergétique spécifique par degré-jour. Les économies sont calculées pour une année typique sur la base de la période de référence. De plus, l’analyse extrapole le potentiel d’économie dans le futur en comparant la période de référence à la période d’analyse. L’ajustement est calculé entre la température ambiante mesurée ou définie comme attribut et la température ambiante optimale dérivée de la température extérieure. La température optimale est soit saisie par l’utilisateur, soit déterminée automatiquement à partir des mesures définies dans le projet. Actuellement, il est possible de distinguer entre énergie thermique, énergie frigorifique et énergie électrique.
Efficacité énergétique
L’analyse Efficacité énergétique évalue la qualité de la conversion énergétique d’un composant sur la base d’indicateurs d’efficacité. Elle permet d’identifier les états de fonctionnement inefficaces. De plus, elle fournit des informations sur la partie de l’installation responsable du dysfonctionnement et sur les mesures possibles pour résoudre le problème.
Efficacité thermique
L’analyse Efficacité thermique détermine le rendement thermique d’un système de récupération de chaleur et compare ce rendement à une valeur de référence. Ces valeurs de référence peuvent être issues des normes du secteur ou de la fiche technique de la centrale de traitement d’air. Des valeurs de rendement thermique faibles peuvent indiquer un encrassement ou une mauvaise qualité globale du processus de récupération de chaleur.
Émissions de CO2
L’analyse Émissions de CO₂ résume les émissions de CO₂ générées par la consommation d’énergie enregistrée par les composants de comptage du bâtiment pendant la période d’analyse. Les émissions de CO₂ sont rapportées à la surface nette du bâtiment et comparées aux émissions habituelles de bâtiments similaires.
Entretien du filtre
L’analyse Entretien du filtre prévoit, à partir du degré d’encrassement du filtre ou de la différence de pression à travers celui-ci, le moment où un filtre doit être entretenu ou remplacé. Cela garantit que les filtres fonctionnent toujours de manière optimale et sont entretenus ou remplacés lorsque cela est nécessaire.
État d'alarme
L’analyse État d'alarme évalue la fréquence et la durée des messages d’alarme d’un composant. Elle est particulièrement utile pour signaler les alarmes qui auraient pu être ignorées, car elle résume les messages d’alarme sur une période donnée. De plus, l’analyse Alarm State prend en compte le message d’alarme le plus récent afin de déterminer si l’erreur a été résolue. Bien que cette analyse puisse être utilisée pour tous les messages d’alarme, elle est particulièrement adaptée aux alarmes critiques.
Fonctionnalité du capteur
L’analyse Fonctionnalité du capteur utilise les séries temporelles du capteur pour détecter des irrégularités dans les mesures. Cela inclut la détection de modifications manuelles des valeurs du capteur, de valeurs constantes là où des variations sont attendues, ainsi que des vérifications de plausibilité des valeurs selon le type de capteur.
Horaire
L’analyse Horaire permet de comparer les heures réelles de mise en marche et d’arrêt d’un composant avec un calendrier enregistré dans analytics. Cette analyse vise à identifier le nombre d’heures pendant lesquelles le composant fonctionne en dehors des périodes prévues ainsi que le potentiel d’économie lié à la mise en place d’un calendrier. Outre une vérification ponctuelle, l’analyse convient également à un contrôle permanent, par exemple pour détecter les modifications manuelles du calendrier de fonctionnement. Les jours fériés et les calendriers personnalisés sont pris en compte dans l’analyse.
Investissement en pompe à chaleur
L’analyse Investissement en pompe à chaleur est une extension de l’analyse Demande de chaleur intégrant une simulation de pompe à chaleur et un calcul de rentabilité économique. Les conditions limites physiques et économiques peuvent être ajustées afin de vérifier si l’installation d’une pompe à chaleur est économiquement viable pour le système de chauffage. Un élément chauffant électrique est considéré comme une partie supplémentaire du système de chauffage. Sa consommation d’énergie électrique est prise en compte dans le calcul du coefficient de performance annuel. L’énergie électrique est supposée égale à l’énergie thermique.
Oscillation de la boucle de régulation
L’analyse Oscillation de la boucle de régulation vérifie si la valeur de processus d’une boucle de régulation présente des oscillations. Des valeurs de processus oscillantes indiquent une paramétrisation ou une conception structurelle sous-optimale de la boucle de régulation.
Plausibilité de la consigne
L’analyse Plausibilité de la consigne identifie des valeurs de consigne implausibles pour les applications courantes d’un composant. Cela est réalisé en détectant les périodes pendant lesquelles les consignes sortent des limites prédéfinies.
Pointe de charge
L’analyse Pointe de charge détermine quelles installations techniques provoquent les pointes de demande électrique d'un bâtiment — ces courts moments de forte puissance qui pèsent le plus sur les coûts d'électricité et les frais de réseau. Elle évalue les consommateurs électriques pertinents (centrales de traitement d'air, groupes froids, pompes à chaleur, bornes de recharge) selon la coïncidence de leur fonctionnement avec les pointes du bâtiment, en distinguant chauffage et refroidissement pour les machines. Pour les principaux contributeurs, les circuits de chauffage et de refroidissement associés ainsi que d'éventuelles cascades sont également examinés. L'objectif est une base fiable et hiérarchisée pour un écrêtement ciblé des pointes — décalage des démarrages, ajustement des consignes ou des horaires — afin de réduire les pointes et les coûts associés.
Qualité de l'air ambiant
L’analyse Qualité de l'air ambiant vérifie et interprète la concentration de CO₂ mesurée dans une pièce et calcule un indice continu de qualité de l’air allant de 0 % (faible qualité de l’air) à 100 % (haute qualité de l’air). Si la qualité de l’air est mauvaise, des mesures d’amélioration sont recommandées. L’algorithme détecte également les erreurs d’étalonnage dans les valeurs de CO₂ mesurées et les corrige automatiquement. En général, la qualité de l’air influence les performances humaines, et une baisse de performance est à prévoir lorsque la qualité de l’air est faible.
Séquence de commande
L’analyse Séquence de commande détermine les modes de fonctionnement d’un système et les compare à des modes de référence prédéfinis. Les modes de référence comprennent des modes de fonctionnement normaux (autorisés), tels que le chauffage ou la déshumidification, ainsi que des modes défectueux (non autorisés), comme le chauffage et le refroidissement simultanés.
Station météo
Deux capteurs essentiels pour la régulation des systèmes HVAC sont le capteur de température extérieure et le capteur d’humidité extérieure. De nombreuses décisions de régulation – par exemple la quantité de chaleur ou d’humidité à fournir, ou le passage entre les modes chauffage et refroidissement – reposent sur la température et l’humidité extérieures mesurées. Ces capteurs s’usent au fil du temps et peuvent être influencés par le rayonnement solaire ou la chaleur émise par les composants environnants. Des mesures erronées de la température ou de l’humidité extérieures entraînent directement une sur- ou sous-alimentation thermique du bâtiment ou une humidité intérieure incorrecte, ce qui se traduit souvent par un inconfort des occupants et une consommation d’énergie accrue. L’analyse Station météo identifie les erreurs d’installation et les décalages de mesure du capteur de température extérieure et propose des mesures d’optimisation pour améliorer la précision de la mesure de la température extérieure.
Tarif flexible
L’analyse Tarif flexible détermine le potentiel d’économies sur les coûts d’électricité d’un tarif flexible par rapport à un tarif fixe. L’analyse évalue ce potentiel d’économies sur la base du profil de consommation d’électricité pendant la période d’analyse. Le potentiel est donc évalué uniquement par un changement de tarif, sans hypothèse sur la flexibilité du profil de consommation. Le tarif d’électricité flexible se compose d’une partie statique et d’une partie dynamique. Le potentiel d’économie correspond à la différence entre les coûts d’électricité réels et les coûts d’un tarif flexible.
Temps de fonctionnement des ascenseurs
L’analyse Temps de fonctionnement des ascenseurs regroupe tous les états de fonctionnement des ascenseurs et calcule le temps de fonctionnement total ainsi que la disponibilité globale. Tous les ascenseurs d’un même projet sont pris en compte dans cette analyse. L’analyse se base sur les états de fonctionnement d’aedifion.
Vérification de la consigne
L’analyse Vérification de la consigne identifie et évalue les écarts entre les consignes et leurs valeurs de consigne optimales. Une consigne s’écarte de sa valeur optimale dès que les valeurs diffèrent sans qu’une tolérance ne soit appliquée. Les consignes optimales sont définies par des attributs
Violation de limite
L’analyse Violation de limite identifie et évalue les dépassements de limites des broches des composants. Il existe trois types de valeurs limites : la limite supérieure, la limite inférieure et la bande de tolérance. La bande de tolérance correspond à la combinaison d’une limite supérieure et d’une limite inférieure. Les limites inférieure et supérieure peuvent être définies par des broches ou des attributs. Pour les attributs, la valeur limite est fixe, tandis que pour les broches, elle peut varier au cours de la période d’analyse. Seules les violations de limites survenant pendant le temps de fonctionnement sont évaluées.
