Einsparpotentiale durch Abweichungen von Sollwerten

In diesem Abschnitt liegt der Fokus auf der Verwendung der Analyse "Sollwertabweichung" und "Sollwertprüfung" für die Komponente Raumlufttechnische Anlage (RLT) und Kompressionskältemaschine.

Sollwertabweichung bei RLT-Anlagen

Hinsichtlich der Einsparpotentiale aufgrund von Abweichungen vom Druck-Sollwert sind die Pins "Abluftkanaldruck" und "Zuluftkanaldruck" sowie die dazugehörigen Sollwerte "Abluftkanaldruck-Sollwert" und "Zuluftkanaldruck-Sollwert" relevant.

Funktion

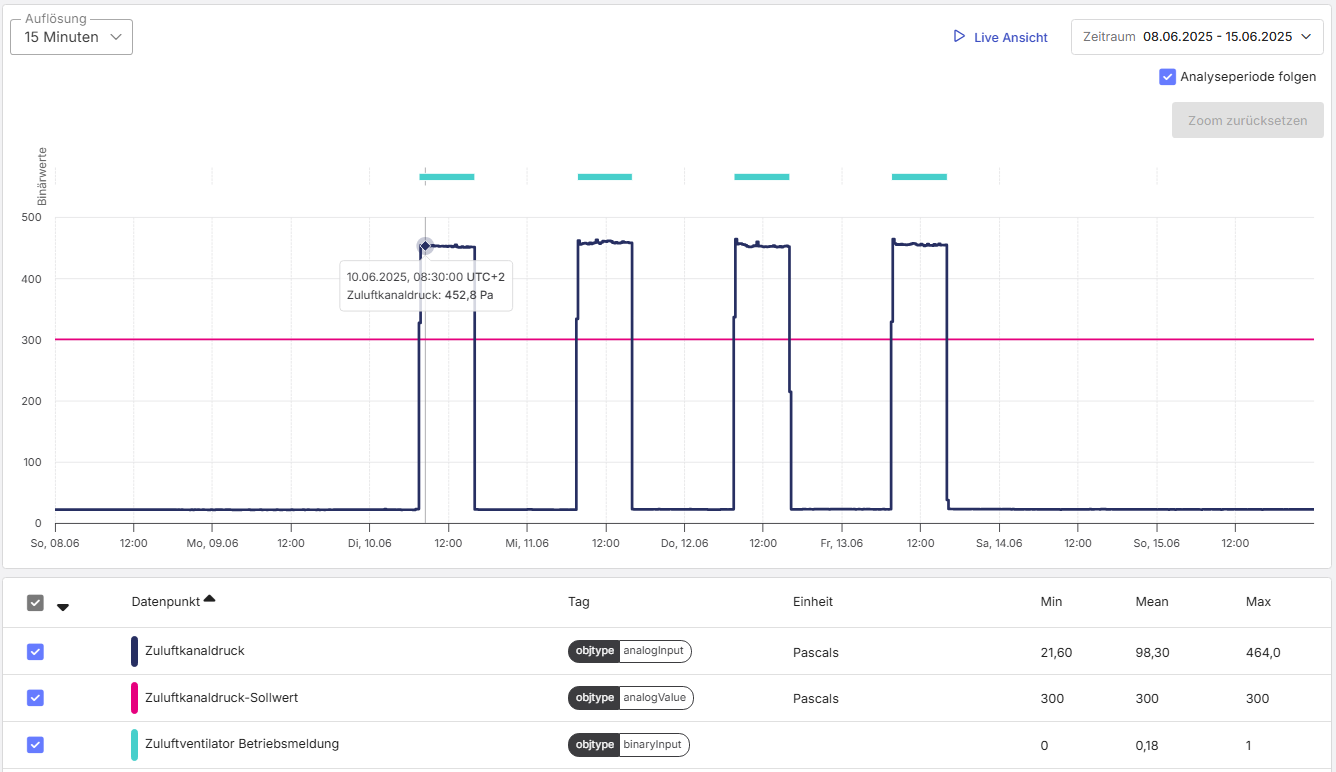

Für die Pins "Abluftkanaldruck" und "Zuluftkanaldruck" liefert die Analyse "Sollwertabweichung" neben dem allgemeinen Abgleich der Messwert/Sollwert-Paare eine Abschätzung des Einsparpotentials, falls der tatsächliche Kanaldruck den Sollwert überschreitet. Ist der Kanaldruck höher als der Sollwert, stellt der Ventilator einen höheren Kanaldruck bereit als eigentlich nötig und der Verbrauch von elektrischer Energie ist erhöht. Das Einsparpotential besteht in der Absenkung des Kanaldrucks und damit der Anpassung an den Sollwert. Dieses Szenario ist im Folgenden beispielhaft dargestellt.

Mehrwert

• Identifizierung von Abweichungen zwischen dem Kanaldruck-Messwert und Kanaldruck-Sollwert
• Berechnung des Einsparpotentials durch Anpassung bzw. Absenkung des Kanaldrucks an den Sollwert
• Hochrechnung des Einsparpotentials auf ein Kalenderjahr

Voraussetzungen

1. Mapping
   Um die Druck-Abweichung zwischen dem Messwert und Sollwert zu berechnen, ist es notwendig, den Kanaldruck, den Kanaldruck-Sollwert sowie optional eine Betriebsmeldung zu vermappen. Dies ist in der Regel bereits durch das Einrichten der Komponenten erledigt, insofern entsprechende Datenpunkte verfügbar sind.
2. Leistungsdaten
   Für die Berechnung eines Einsparpotentials müssen Informationen über die Leistung oder den Volumenstrom des Zuluft- und/oder Abluftventilators vorhanden sein. Hinterlege dafür mindestens eines der Folgenden:
3. • Nennleistung-Ventilator (Attribut)
   • Nennvolumenstrom-Ventilator (Attribut)
   • Volumenstrom-Ventilator (Pin)
3. Attribute anpassen (optional)
   Durch die Anpassung der Attribute werden das Analyseergebnis und das berechnete Einsparpotential genauer. Typischerweise sollten mindestens die folgenden Attribute überprüft werden:
4. • Energiepreise: Strom, Wärme, Kälte
   • Sollwertabweichungstoleranz des Druckes

Ergebnis

Die folgenden Kennzahlen helfen bei der Interpretation des Analyseergebnisses:

Sollwertprüfung bei RLT-Anlagen und Kompressionskältemaschinen

Die Analyse identifiziert und bewertet die Abweichungen von Sollwerten gegenüber ihren optimalen Sollwerten. Die optimalen Sollwerte sind durch Attribute definiert. Die Analyse ist anwendbar auf RLT-Anlagen und untersucht die Abweichung des Zuluft- oder Abluftkanaldrucks bzw. der Zulufttemperatur vom optimalen Wert. Sie ist außerdem auf Kältemaschinen in hydraulischen Kühlsystemen anwendbar und bewertet dort die Abweichung der Vorlauftemperatur des Verdampfers vom optimalen Wert.
